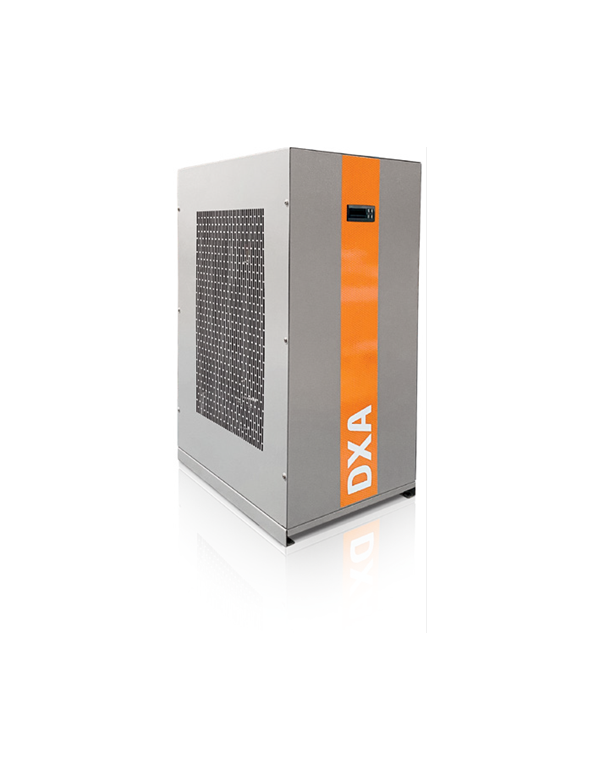

DXA 0200 230/1/50 200m3/h
17708
Expédié sous 24 heures
1790.00 €
HT
Prix public unitaire
Description
Notre gamme de sécheur DXA utilise le principe de la réfrigération à détente directe afin de sécher efficacement l’air comprimé produit en amont du réseau. Grâce à son système frigorifique efficient et à notre échangeur de chaleur 3-en-1, breveté, le séchage de l’air comprimé s’effectue par un échange de chaleur optimal à contrecourant sur l’intégralité de la surface de contact.
Caractéristiques techniques
| Code article | Référence | Filtration (non montée) | Débit d'air | Raccords | Dimensions (mm) | Poids | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| m3/h | m3/min | scfm | A | B | C | |||||
| 17708 | DXA 0200 | CF 012 P-S | 200 | 3,3 | 118 | 1" | 511 | 362 | 760 | 45 |
Les informations techniques précisées ci-dessus se référent aux conditions de fonctionnement suivantes : Température ambiante +25°C, température d’entrée d’air +35°C, pression d’air comprimé 7 bar(g), point de rosée sous pression +3°C, en accord avec la classe de qualité ISO 8573.1, standard d’humidité de classe 4.
Les poids annoncés sont nets (sans emballage). Le fluide réfrigérant utilisé est le suivant : R513A, classe A1, non inflammable, non nocif, PRG 631. Equipements non soumis aux contrôles d’étanchéité des équipements frigorifiques car inférieurs à 5Teq CO2.
Les tensions utilisées sont les suivantes : 230/1/50 pour les sécheurs DXA 0040 au DXA 1300 et 400/3/50 pour les sécheurs DXA 1500 au DXA 2850. La tension de distribution des moteurs électriques est avec terre et sans neutre. Cette gamme de produits est disponible également en version 115/1/60, 230/1/60, 460/3/60 selon les modèles. Merci de vous rapprocher de notre service commercial pour plus de détails.
La pression maximale de service est de 13 bar(g) pour les modèles. La température ambiante de fonctionnement doit être comprise entre +5°C et +50°C. La température maximale d’entrée d’air comprimé est de +75°C.
| Pression de service (barg) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Facteur de correction (K1) | 0,57 | 0,72 | 0,82 | 0,92 | 1 | 1,06 | 1,08 | 1,11 | 1,14 | 1,18 | 1,19 | 1,21 | 1,24 | 1,26 |
| Température ambiante (°C) | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|---|
| Facteur de correction (K2) | 1,04 | 1 | 0,96 | 0,9 | 0,84 | 0,76 | 0.71 |
| Température d'entrée d'air (°C) | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
| Facteur de correction (K3) | 1,18 | 1 | 0,85 | 0,7 | 0,61 | 0,56 | 0,49 | 0,43 | 0,39 | 0,34 |
| Point de rosée (°C) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|
| Facteur de correction (K4) | 1 | 1,03 | 1,07 | 1,16 | 1,19 | 1,22 | 1,24 | 1,27 |
Les facteurs de correction présentés doivent être utilisés comme une indication.
Pour une sélection plus précise, et en lien avec votre installation, merci de vous rapprocher de notre service commercial
Les facteurs de correction s'utilisent de la façon suivante : Valeur nominale relative x K1, x K2, x K3, et x K4.
Notre gamme de sécheur DXA utilise le principe de la réfrigération à détente directe afin de sécher efficacement l’air comprimé produit en amont du réseau. Grâce à son système frigorifique efficient et à notre échangeur de chaleur 3-en-1, breveté, le séchage de l’air comprimé s’effectue par un échange de chaleur optimal à contrecourant sur l’intégralité de la surface de contact.
